Im wettbewerbsintensiven Umfeld der Stahlproduktion können Legierungskosten 15-25 % der gesamten variablen Kosten ausmachen. Angesichts der Preise für Ferrosilizium (FeSi), die zwischen 1.200 und 1.400 USD pro Tonne schwanken, war die Suche nach einer kostengünstigen, leistungsstarken Alternative noch nie so wichtig. Hier kommt das Siliziumbrikett—ein revolutionäres metallurgisches Produkt, das FeSi, Aluminium und sogar Siliziumkarbid (SiC) bei der Pfannendesoxidation, der Kaltbeschickung im EAF und der Schlackenreduktion im LF ersetzen soll. Dieser Artikel bietet Produktionsleitern und Einkaufsteams die technischen Daten, Kostenmodelle und einen Implementierungsfahrplan, um diese transformative Kostensenkungsmöglichkeit zu bewerten, bei der ein 600 USD-Produkt Legierungen übertreffen kann, die doppelt so viel kosten.

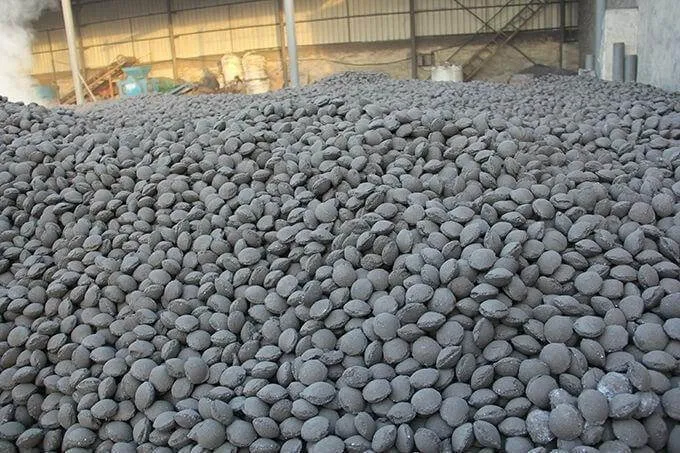

Was sind Siliziumbriketts? Zusammensetzung und Leistung

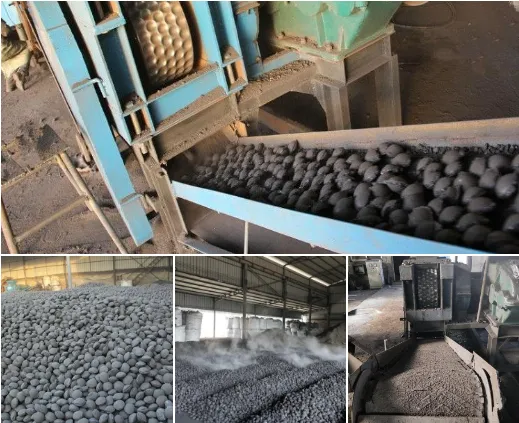

Siliziumbriketts sind technisch hergestellte Briketts aus hochreinen Siliziumnebenprodukten der Siliziumindustrie. Unter Verwendung eines patentierten anorganischen Bindemittelsystems und einer speziellen Verdichtungstechnologiewerden diese Rohstoffe unter extremem Druck zu dichten, kissenförmigen Blöcken mit den Maßen ca. 30 × 30 × 50 mmverdichtet. Das Ergebnis ist ein Produkt, das sich schnell in der Stahlschmelze auflöst, die Schlacke aktiv konditioniert und Silizium zu einem Bruchteil der Kosten herkömmlicher Legierungen liefert.
Standard-Chemische Spezifikationen
| Element | Garantierter Wert | Typischer Wert | Konstruktionsvorteil / Kommentar |
|---|---|---|---|
| Wirksames Silizium (Si) | ≥ 70,0 % | 70-75% | Primäres Desoxidationsmittel – treibt die Kosten pro wirksamem Si |
| Gesamteisen (TFe) | ≤ 2,0 % | ~1.1% | Extrem niedriger Eisengehalt für maximale Legierungsflexibilität |
| Calciumoxid (CaO) | ~ 3.5% | 3.0-4.0% | Aktiver Schlackenbildner – reduziert den Kalkverbrauch |
| Calciumfluorid (CaF₂) | ~ 7.0% | 6.5-7.5% | Starkes Flussmittel – verbessert die Schlackenfluidität und Entschwefelung |
| Kohlenstoff (C) | ≤ 2,0 % | ~1.3% | Kontrolliert, um unerwünschte Aufkohlung zu vermeiden |
| Schwefel (S) | ≤ 0,03 % | < 0.02% | Strenge Grenzwerte für die Herstellung von Rein(st)stahl |
| Phosphor (P) | ≤ 0,03 % | < 0.02% | Niedriger P-Gehalt gewährleistet die strukturelle Integrität des Endstahls |
| Feuchtigkeit | < 1.0% | < 0.5% | Tiefengetrocknet – absolut sicher für die Zugabe zu Metallschmelzen |
| Abmessungen | 30×30×50 mm | Kissenform | Optimiert für Schlackendurchdringung, staubfreie Beschickung |
| Schüttdichte | ≥ 2,25 t/m³ | ~2,3 t/m³ | Stellt sicher, dass der Ball mit der Dynamik des Abstichs durch die Schlacke sinkt |
| Bruchfestigkeit | ≥ 1000 N/Ball | > 1000 N | Außergewöhnliche Festigkeit – übersteht Transport und mehrfache Handhabung |
Zertifizierte Spezifikationen für jede Charge sind auf Anfrage erhältlich. Kontaktieren Sie unser technisches Team, um die Anpassung des Si-Gehalts oder der Verunreinigungsgrade für Ihre spezifischen Stahlsorten zu besprechen.
Kostenvergleich: Verbundball vs. traditionelle Desoxidationsmittel
Die wirtschaftliche Argumentation ist überzeugend: Ein Produkt zum Preis von 600 USD/Tonne liefert Silizium günstiger als FeSi für 1.300 USD/Tonne. Die folgende Tabelle quantifiziert diesen Vorteil über das Spektrum der gängigen Desoxidationsmittel.
| Desoxidationsmittel | Typischer Preis (USD/Tonne) | Si-Gehalt (%) | Effektive Si-Kosten (USD/kg Si) | Desoxidations-Effizienz | Zusätzliche Vorteile / Anmerkungen |
|---|---|---|---|---|---|
| Siliziumbrikett 70 | $600 | 70% | $0.86 | Hervorragend | Niedrigste Kosten; schlackenfreundlich; Mehrzweck (EAF/LF) |
| FeSi72 | $1,150–1,350 | 72% | $1.60–1.88 | Sehr gut | Etablierte Lieferkette; höhere Reinheit für Edelstähle |
| FeSi75 | $1,250–1,480 | 75% | $1.67–1.97 | Hervorragend | Premium-Qualität; geringere Al/Ca-Verunreinigungen |
| Aluminium-Schrot | $2,300–2,800 | N/A (Al-basiert) | N/A | Hervorragend | Stärkste Wirkung, aber Risiko von SEN-Verstopfung; sehr hohe Kosten |
| Siliziumkarbid (SiC 70) | $700–900 | ~50 % effektives Si | $1.40–1.80 | Mäßig (nur Schlacke) | Nur Diffusionsdesoxidation; Risiko der Kohlenstoffaufnahme |
Der Kostenvorteil ist klar und dramatisch: Verbundkugeln liefern Silizium zu 0,86 USD pro effektivem kg Si, etwa 50 % weniger als FeSi72. Für eine 100-Tonnen-Schmelze mit einem Siliziumzusatz von 0,10 % (100 kg Si) ist der Legierungskostenvergleich deutlich:
- FeSi72 (1.300 USD/Tonne): 100 kg ÷ 72 % ÷ 90 % Ausbringen = 154 kg Legierung × 1,30 USD/kg = 200 USD pro Schmelze
- Verbundkugel 70 (600 USD/Tonne): 100 kg ÷ 70 % ÷ 85 % Ausbringen = 168 kg Legierung × 0,60 USD/kg = 101 USD pro Schmelze
- Jährliche Einsparungen (40 Schmelzen/Tag, 330 Tage): (200 − 101) × 40 × 330 = 1.306.800 USD pro Jahr
Drei Anwendungsszenarien für maximale Kostenreduzierung
Das einzigartige physikalisch-chemische Design des Siliziumbriketts erschließt in drei unterschiedlichen Betriebsszenarien einen Mehrwert. Seine Rolle ändert sich in jedem Szenario, aber das Ergebnis ist immer eine drastische Reduzierung der Kosten pro Tonne Stahl.
Szenario 1: EAF-Kaltbeschickung – Chemische Energie ersetzt Strom
Dies ist die profitabelste Anwendung. Gleichmäßig mit Schrott im Chargierkorb vermischt, durchlaufen die Kugeln während des Einschmelzens eine exotherme Oxidationsreaktion (Si + O₂ → SiO₂). Diese chemische Wärme schmilzt den umgebenden Schrott direkt, wodurch teure elektrische Energie ersetzt wird.
- Energieeinsparungen: 1 Tonne Kugeln kann effektiv ~1.800 kWh Strom (bei 30 % thermischem Wirkungsgrad) ersetzen.
- Legieren: Das überschüssige, nicht durch Oxidation verbrauchte Silizium wird mit >95 % Ausbringen in das Bad aufgenommen und deckt den erforderlichen Si-Zusatz.
- Gesamtwert pro Tonne Kugeln: Entspricht ~1.100 USD Strom + 3.300 USD Legierungseinsparungen, insgesamt über 4.300 USD Wert bei einem Einkaufspreis von 600 USD.
Szenario 2: Pfannenzugabe beim Abstich – Direkter Legierungsersatz
In den Abstichstrom aus dem BOF/EAF gegeben, werden die hochdichten Kugeln durch die Impuls des Metallflusses tief in das Stahlbad getragen. Dies gewährleistet eine schnelle Auflösung und eine hohe, stabile Siliziumausbeute von 85-90%. Dies ist der direkte, problemlose Ersatz für FeSi, der eine >45 %ige Reduzierung der Legierungskosten pro Schmelze ohne betriebliche Änderungen liefert.
Szenario 3: LF-Ofen-Schlackenreduktion – Ersatz von SiC und Aluminium
Dies ist eine neue, wirkungsvolle Anwendung. Nachdem die weiße Schlacke im LF gebildet wurde, werden die Verbundkugeln auf die Schlackenoberfläche gestreut. Hier fungieren sie als überlegener Diffusionsdesoxidator:
- Starke Desoxidation: Silizium reagiert schneller und effektiver mit (FeO) in der Schlacke als SiC und senkt den FeO-Gehalt unter 0,5 %, um die weiße Schlacke zu erhalten.
- Keine Kohlenstoffaufnahme: Im Gegensatz zu SiC fügen die Kugeln keinen Kohlenstoff hinzu, was sie ideal für kohlenstoffarme Stahlsorten macht.
- Automatisches Legieren: Überschüssiges Si diffundiert in das Bad und trägt zur präzisen Endchemie-Korrektur bei.
- Schlackenoptimierung: Das CaF₂ in der Kugel verbessert sofort die Schlackenfluidität, reduziert den Bedarf an separatem Flussspat und senkt die Energie, die zum Schmelzen der Schlacke benötigt wird.
Adressierung der Kernbedenken: Ausbringen, Dichte und Festigkeit
Wir verstehen, dass Werksmetallurgen Bedenken hinsichtlich der Leistung eines eisenarmen, niedrigdichten Produkts haben könnten. Die folgende Tabelle zeigt, wie unser Design stabile, leistungsstarke Ergebnisse gewährleistet.
| Bedenken | Warum es ein Problem ist | Unsere technische Lösung | Betriebsanleitung |
|---|---|---|---|
| Niedrige Dichte (2,25 vs. 6,5 für FeSi) | Kugel kann auf der Schlacke schwimmen und oxidieren, was die Siliziumausbeute zerstört. | „Strategie: Stromimpuls + Kissenform“. Die Kissenform hat einen geringeren Strömungswiderstand als eine Kugel. Bei direkter Zugabe in den Hochgeschwindigkeits-Abstichstrom trägt die kinetische Energie des Stahls die Kugel durch die Schlacke und tief in das Bad. | Rote-Linie-Regel: Muss früh bis zur Mitte des Abstichs direkt in die Einschlagzone des Stroms gegeben werden. Niemals auf eine ruhende Schlackenoberfläche geben (außer im speziellen LF-Schlackenreduktionsszenario). |
| Kugelbruch & Feinanteil | Feinanteile gehen im Entstaubungssystem verloren, reduzieren die Ausbeute und verursachen ungleichmäßiges Ausbringen. | „Hochdruckverdichtung + anorganische Keramikbindung“. Unser proprietäres Bindersystem und die Pressung mit über 25 MPa erzeugen ein Produkt mit einer Druckfestigkeit von >1000 N. Dies widersteht Brüchen während Transport, Chargierung und dem thermischen Schock des Eintauchens. | Trocken lagern. Säcke bei Erhalt prüfen. Die Kugeln können über Standard-Trichter und Förderbänder chargiert werden. |
| Niedriges Ausbringen in ersten Versuchen | Wenn die ersten Schmelzen ein niedrigeres Ausbringen zeigen, könnte der Versuch abgebrochen werden, bevor die Vorteile sichtbar werden. | „Selbstkorrigierende Wirtschaftlichkeit“. Selbst wenn das anfängliche Ausbringen niedrige 80 % beträgt, sind die Kosten so niedrig, dass die Schmelze profitabel bleibt. Erhöhen Sie einfach die Zugabe anteilig. Ein Ausbringen von 80 % mit diesem Produkt ist immer noch günstiger als ein Ausbringen von 95 % mit FeSi zum doppelten Preis. | Beginnen Sie mit 30 % Substitution. Messen Sie das Ausbringen. Passen Sie das Zugabegewicht nach Bedarf an. Dieses Produkt bietet Ihnen einen massiven finanziellen Puffer, um Ihren Prozess zu optimieren, ohne Geld zu verlieren. |
Implementierungsleitfaden: Ein phasenweiser Versuch für garantierten Erfolg
Der Umstieg auf eine neue Legierung sollte ein gesteuerter, datengetriebener Prozess sein. Wir empfehlen einen 3-tägigen, schrittweisen Versuch, um Vertrauen aufzubauen und werksspezifische Parameter zu ermitteln. Es sind keine Investitionsausgaben erforderlich. Sie verwenden Ihre vorhandenen Legierungszugabesysteme.
- Tag 1 (10 % Substitution): Ersetzen Sie 10 % Ihrer Standard-FeSi-Zugabe durch die Verbundkugel. Beobachten Sie das Schmelzen, etwaige Rauchentwicklung und die endgültige Siliziumtrefferquote. Dies schafft anfängliches Vertrauen bei den Bedienern.
- Tag 2 (30 % Substitution): Erhöhen Sie auf 30 %. Dokumentieren Sie detaillierte Kosteneinsparungen. Verfolgen Sie im EAF die kWh/Tonne. Vergleichen Sie im LF den Schlackenzustand und die Entschwefelungsraten mit Ihrer Standardpraxis.
- Tag 3 (50 %+ Substitution): Für BOF- und LF-Anwendungen streben Sie einen 50%igen Ersatz an. Im EAF können Sie einen 100%igen Ersatz testen und so den vollen Nutzen der chemischen Energie ausschöpfen. Validieren Sie das volle Kostensenkungspotenzial und bewerten Sie die endgültige Stahlqualität (P, S, Einschlüsse).
Fazit
Das Siliziumbrikett ist mehr als nur ein einfacher FeSi-Ersatz; es ist ein multifunktionales metallurgisches Werkzeug, das das Kostenmanagement im Schmelzbetrieb revolutioniert. Es liefert Silizium zu die Hälfte der Kosten pro effektivem Kilogramm, stellt seinen eigenen Flussmittel zur Konditionierung der Schlacke bereit und fungiert im EAF als Quelle chemischer Energie, die den Stromverbrauch direkt ausgleicht. Ohne erforderliche Kapitalinvestition und mit einem robusten, phasenweisen Versuchsprozess können Stahlhersteller schnell und sicher Einsparungen von weit über 2 USD pro Tonne flüssigen Stahls erzielen. Für weitere Informationen, zur Besprechung eines Versuchs oder zur Anforderung eines maßgeschneiderten Kostenmodells für Ihren Betrieb kontaktieren Sie Bright Alloys noch heute.
