현대 제강에서 슬래그는 용강 위에 떠 있는 단순한 보호층 이상의 역할을 합니다. 이는 반응성 화학 반응기 로서 황 제거, 개재물 흡수 및 재산화 방지를 제어합니다. 슬래그 성능을 결정하는 가장 중요한 단일 변수는 염기도이며, 일반적으로 염기성 산화물(CaO, MgO)과 산성 산화물(SiO₂, P₂O₅)의 비율로 표현됩니다. 슬래그 화학에 대한 깊은 이해를 통해 야금학자들은 내화물 마모와 개재물 관련 결함을 최소화하면서 탈황을 극대화하는 슬래그를 설계할 수 있습니다.
이 글에서는 제강 슬래그의 기본 화학, 탈산 합금과의 상호 작용, 그리고 다양한 강종 및 공정 경로에 걸쳐 염기도를 최적화하기 위한 실용적인 전략을 살펴봅니다.
슬래그 염기도란? CaO/SiO₂ 비율 정의
염기도(B)는 일반적으로 슬래그 내 CaO와 SiO₂의 질량비 로 표현됩니다. 이 비율은 슬래그 용융물 내 유리 산소 이온(O²⁻)의 가용성을 결정하며, 이는 탈황 및 탈인 반응을 직접적으로 추진합니다. 슬래그는 다음과 같이 분류됩니다:
- 산성 슬래그 (B < 1.0): SiO₂ 함량이 높고 CaO 함량이 낮습니다. 탈황 능력이 낮지만 산성 내화물에 대한 공격성은 적습니다. 현대 레이들 정련에서는 거의 사용되지 않습니다.
- 중성 슬래그 (B = 1.0–2.0): 중간 정도의 탈황 능력을 가집니다. 특정 탄소강 등급에 사용되기도 합니다.
- 염기성 슬래그 (B > 2.0): CaO 가용성이 높습니다. 탁월한 탈황 및 개재물 흡수 능력을 보입니다. 청정강 생산의 표준입니다.
대부분의 청정강 응용 분야에서 목표 염기도 범위는 2.5 ~ 4.5이며, 더 높은 값은 초저황강(예: 파이프라인, 베어링, 자동차 AHSS)을 위해 사용됩니다.
탈황 반응: 염기도가 황 제거를 추진하는 방법
황은 슬래그-금속 반응을 통해 강에서 제거됩니다. 전체 탈황 반응은 다음과 같이 쓸 수 있습니다:
[S] + (O²⁻) → (S²⁻) + [O]

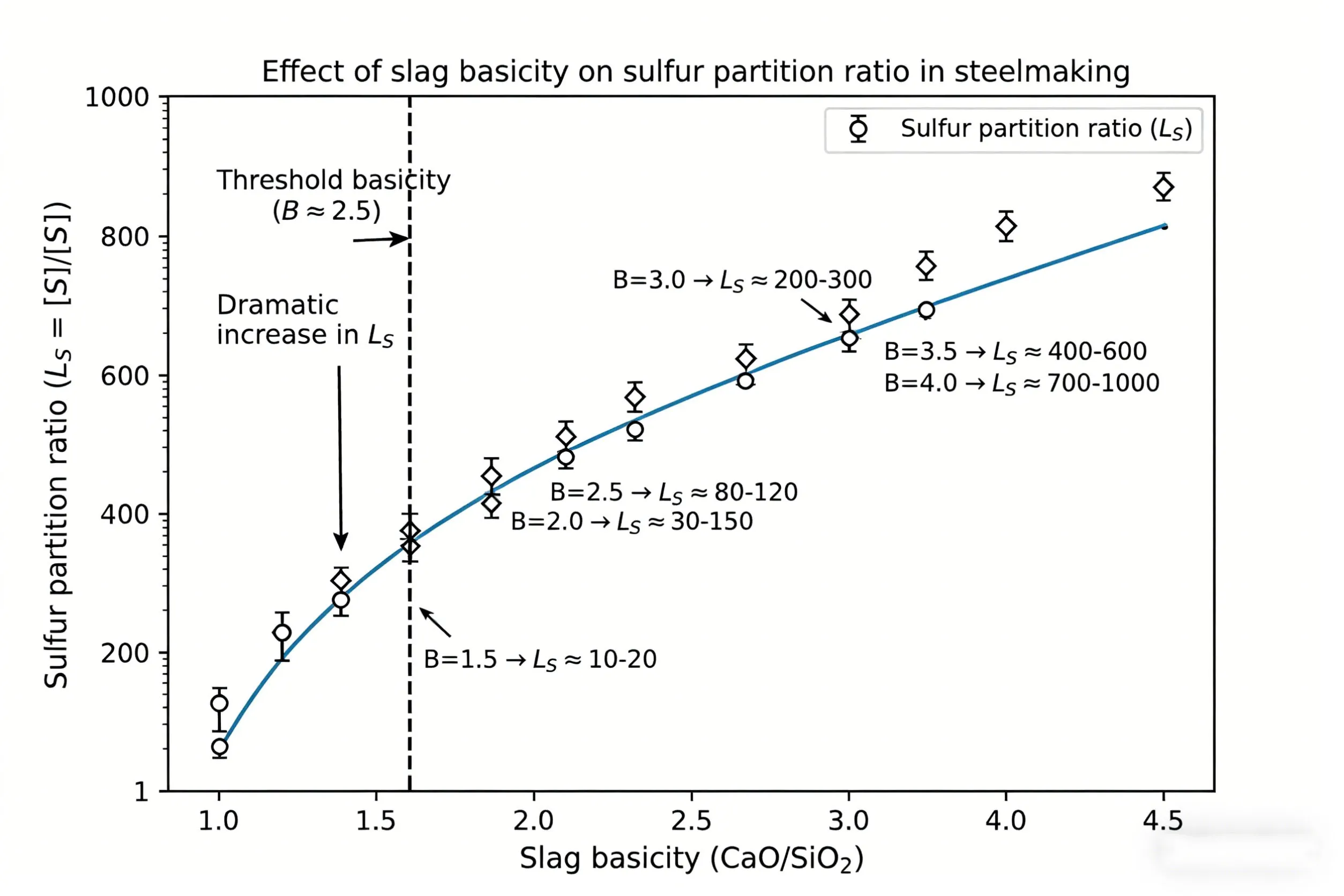

유리 산소 이온(O²⁻)은 주로 CaO와 같은 염기성 산화물에 의해 공급됩니다. 황 분배비(Ls = [%S]슬래그 / [%S]강)는 슬래그 염기도에 따라 기하급수적으로 증가합니다. 실증 데이터는 다음을 보여줍니다:
- B = 1.5에서, Ls ≈ 20–50 → 최종 황 0.015–0.030%
- B = 2.5에서, Ls ≈ 80–150 → 최종 황 0.008–0.015%
- B = 3.5에서, Ls ≈ 200–400 → 최종 황 0.003–0.008%
그러나 염기도만으로는 충분하지 않습니다. 낮은 슬래그 FeO(1% 미만)와 높은 슬래그 유동성은 황이 슬래그-금속 계면으로 신속하게 이동하는 데 동등하게 중요합니다.
슬래그-개재물 상호 작용: 탈산 생성물 흡수
알루미늄이나 실리콘망간과 같은 탈산제가 첨가되면 산화물 개재물(Al₂O₃, MnO·SiO₂)이 형성됩니다. 이러한 개재물은 응고되는 강에 갇히는 것을 방지하기 위해 슬래그에 흡수되어야 합니다. 슬래그 염기도는 개재물 흡수 능력을 결정합니다 및 그 결과로 생성되는 개재물 화학에 의해 결정됩니다.
알루미나(Al₂O₃) 흡수: 고염기도 슬래그(B > 3.0)는 알루미나를 신속하게 용해시켜 슬래그 내에 칼슘 알루미네이트를 형성합니다. 흡수 능력은 다음과 같습니다: CaO가 풍부한 슬래그는 포화되기 전에 최대 30–40%의 Al₂O₃를 보유할 수 있는 반면, 산성 슬래그는 빠르게 포화되어 알루미나 개재물이 강에 남게 됩니다.
실리콘망간 탈산의 경우: 생성된 MnO·SiO₂ 개재물은 액체 상태이며 더 쉽게 흡수되지만, 염기성 슬래그는 전체적인 개재물 제거에서 여전히 산성 슬래그보다 우수합니다. 염기성 슬래그를 유지하는 것은 또한 슬래그에서 강으로 황과 인이 역류하는 것을 방지합니다.
강종별 염기도 최적화
다양한 강종은 서로 다른 슬래그 염기도 목표를 요구합니다. 다음은 실용적인 가이드입니다:
| 강종 | 목표 염기도 (CaO/SiO₂) | 주요 목표 | 일반적인 최종 황 (ppm) |
|---|---|---|---|
| 건설용 / 철근 | 1.8–2.5 | 기본 탈산, 비용 효율성 | 150–300 |
| 구조용 / HSLA | 2.5–3.5 | 우수한 탈산 + 개재물 제어 | 50–120 |
| 자동차 AHSS / DP 강 | 3.0–4.0 | 성형성을 위한 낮은 S, 청정 개재물 | 20–50 |
| 파이프라인 (API X70+) | 3.5–4.5 | HIC 저항성을 위한 초저유황 | <15 |
| 베어링 / 스프링 강 | 3.5–4.5 | 최대 청정도, 피로 수명 | <10 |
염기도 제어를 위한 실용적 전략
목표 염기도를 달성하고 유지하려면 체계적인 슬래그 엔지니어링이 필요합니다. 주요 관행은 다음과 같습니다.
- 레들 슬래그 혼입 제어: 출강 중 BOF/EAF 슬래그 혼입 최소화 (목표 < 5 kg/ton). FeO 함량이 높은 산화성 슬래그는 탈산제를 소모하고 염기도를 낮춥니다.
- 상부 슬래그 첨가: 목표 염기도를 달성하기 위해 석회(CaO)와 합성 정련 플럭스를 첨가합니다. CaO가 1% 증가할 때마다 SiO₂ 수준에 따라 염기도는 약 0.3–0.5 단위 상승합니다.
- 알루미늄 첨가: Al 탈산은 슬래그 FeO를 감소시키고 산화 포텐셜을 낮추어 간접적으로 유효 염기도를 높입니다.
- 유동성 최적화: 높은 염기도에서 슬래그 점도를 조절하기 위해 형석(CaF₂) 또는 알루미나를 첨가합니다. 과도하게 점성이 높은 슬래그는 황 물질 전달을 방해합니다.

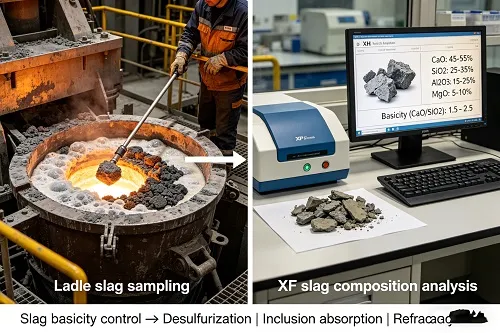

- 실시간 모니터링: 레들 처리 중 XRF 또는 휴대용 슬래그 분석기를 사용하여 염기도를 확인하고, 이에 따라 석회 첨가량을 조정합니다.
트레이드오프: 염기도 vs. 내화물 수명
고염기도 슬래그(B > 4.0)는 MgO-C 및 MgO-스피넬 레들 내화물에 부식성을 띱니다. 화학 반응: MgO(s) + CaO·SiO₂(l)은 저융점 마그네슘 실리케이트를 형성하여 마모를 가속화합니다. 내화물 수명과 야금 성능의 균형을 위해:
- 일반 강종의 경우 B = 2.5–3.0을 유지합니다. 적절한 탈산과 적당한 내화물 마모를 제공합니다.
- 초저유황 강종의 경우 짧은 처리 시간을 사용하고 MgO 포화 슬래그(돌로마이트 석회 첨가)를 고려하여 MgO 용해를 줄입니다.
- 출탕 후 슬래그 스플래싱을 적용하여 내화물을 보호성 염기층으로 코팅합니다.
사례 연구: 파이프라인 강 슬래그 최적화
API X70 라인파이프를 생산하는 제강소에서 불규칙한 황 수준(25–60 ppm)과 간헐적인 수소유기균열(HIC) 불량이 발생했습니다. 초기 슬래그 염기도는 불규칙한 석회 첨가와 BOF 슬래그 혼입으로 인해 2.0에서 3.2 사이로 변동했습니다. 이후 목표 지향적 슬래그 엔지니어링 프로토콜 — 혼입량을 4 kg/ton으로 제한하고, 8 kg/ton의 고CaO 합성 슬래그를 첨가하며, B = 3.8–4.2를 유지 — 황 수준이 12 ppm 미만으로 안정화되었습니다. HIC 테스트에서 균열이 0으로 통과했으며, 내화물 수명은 8%만 감소하여 품질 개선을 위한 수용 가능한 트레이드오프였습니다.
슬래그 염기도 최적화는 단순한 화학적 작업이 아닙니다. 이는 전략적 레버 탈산 관행, 개재물 엔지니어링, 황 제거 및 내화물 관리를 연결합니다. CaO/SiO₂ 비율, 황 분배 및 개재물 흡수 간의 상호 작용을 이해함으로써 제강사는 지속적으로 더 깨끗하고, 더 강하며, 더 신뢰할 수 있는 강을 생산할 수 있습니다. Bright Alloys는 현대 레들 야금의 모든 측면을 지원하기 위해 고순도 페로실리콘, 실리콘망간 및 합성 슬래그 첨가제를 제공합니다.
